Кожухотрубные теплообменники: надежная классика для сложных промышленных задач

Кожухотрубные теплообменники — это проверенные временем, универсальные аппараты, предназначенные для эффективной передачи тепла между двумя разделенными потоками. Благодаря своей надежности, прочности и способности работать в экстремальных условиях, они остаются незаменимыми в ключевых отраслях промышленности, от энергетики до нефтехимии.

История и эволюция: от паровых машин до современных производств

Конструкция кожухотрубных теплообменников была разработана в начале XX века в ответ на растущие потребности промышленной революции. Первоначальной задачей было создание аппарата, способного выдерживать высокое давление пара на тепловых электростанциях. Концепция размещения пучка труб внутри прочного кожуха оказалась настолько удачной, что оборудование быстро распространилось в нефтепереработку, химическое производство и судостроение.

Секрет их долголетия и популярности кроется в уникальном сочетании характеристик, которое до сих пор сложно превзойти:

·         Работа с однофазными потоками, кипящими или конденсирующимися средами.

·         Эксплуатация в диапазоне от глубокого вакуума до сверхвысокого давления (до 160 МПа и более).

·         Возможность создания аппаратов с колоссальной площадью теплообмена — до 5000 м² и более.

·         Применение разнообразных материалов (углеродистые, нержавеющие стали, титановые сплавы, медь, латунь) для борьбы с коррозией.

·         Высокая ремонтопригодность, включая возможность извлечения и замены трубного пучка.

Сегодня, несмотря на появление компактных альтернатив, кожухотрубные теплообменники остаются основой для ответственных технологических процессов по всему миру.

Конструкция и принцип работы: простота, рожденная для эффективности

Основные элементы устройства

Конструкция аппарата интуитивно понятна и функциональна:

1.    Кожух (корпус): Массивный стальной цилиндр, являющийся основным несущим элементом. Имеет патрубки для входа и выхода среды в межтрубное пространство.

2.    Теплообменные трубки: Сердце аппарата. Именно через их стенки происходит передача тепла. Трубки объединены в пучок.

3.    Трубные решетки: Массивные диски, в которых закреплены концы всех трубок. Герметично разделяют трубное и межтрубное пространства.

4.    Распределительная (передняя) камера: Располагается со стороны входа потока в трубки, обеспечивает равномерное распределение теплоносителя по всем каналам.

5.    Задняя (разворотная) камера: В многоходовых аппаратах служит для изменения направления потока жидкости внутри труб.

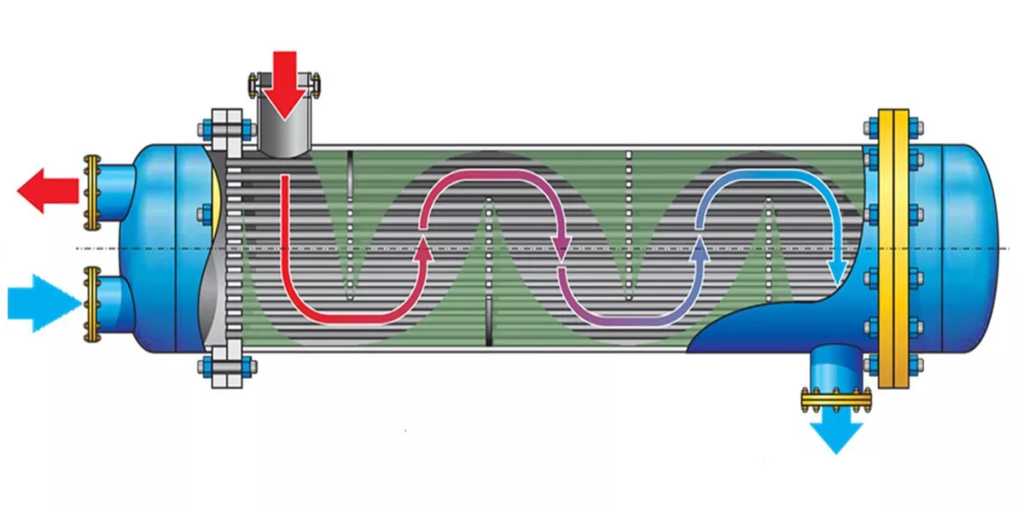

Принцип действия

Принцип работы основан на косвенном теплообмене. Два теплоносителя (горячий и холодный) движутся, не смешиваясь:

·         Один поток циркулирует внутри трубок.

·         Второй поток движется в межтрубном пространстве, омывая трубки снаружи.

Тепло от более горячей среды через тонкую стенку трубок передается более холодной. Для повышения эффективности часто применяется противоточная схема, когда среды движутся навстречу друг другу, что обеспечивает максимальный средний температурный напор.

Типы и виды: решение для любой технологической задачи

Кожухотрубные теплообменники классифицируют по конструкции, компенсации теплового расширения и схеме движения потоков.

По типу компенсации теплового расширения

Тепловое расширение — ключевая инженерная проблема. Разные материалы (кожух и трубки) нагреваются с разной скоростью, что может привести к разрушению. Существует несколько решений:

·         С неподвижными трубными решетками (НР): Самая простая и распространенная конструкция. Трубки жестко завальцованы или приварены к решеткам, которые приварены к кожуху. Подходит для небольших перепадов температур (до 50°C).

·         С температурным компенсатором на кожухе: На корпусе устанавливается сильфонный или линзовый компенсатор, который сжимается или растягивается, компенсируя разницу в удлинении кожуха и трубного пучка.

·         С плавающей головкой (ПГ): Одна из трубных решеток не крепится к кожуху и может свободно перемещаться («плавать») внутри него. Это полностью снимает термические напряжения. Конструкция сложнее и дороже, но крайне надежна.

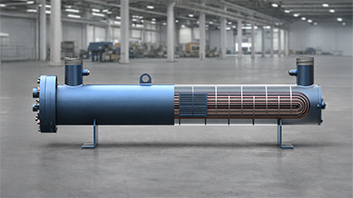

·         С U-образными трубками (U-труб): Каждая трубка изогнута в форме буквы U, что позволяет ей свободно расширяться. Такой пучок легко извлекается для чистки, но механическая очистка внутренней полости изогнутых труб затруднена.

По схеме движения потоков

·         Одноходовые и многоходовые: В одноходовых аппаратах среда проходит по трубкам один раз от входа к выходу. В многоходовых — благодаря перегородкам в камерах поток несколько раз меняет направление, что увеличивает скорость и, следовательно, интенсивность теплообмена.

·         Прямоточные, противоточные и с поперечным током: От взаимного направления движений теплоносителей зависит эффективность. Противоточная схема является наиболее эффективной.

Преимущества и недостатки: баланс мощности и габаритов

Сильные стороны (почему их выбирают)

·         Невероятная надежность и долговечность: Срок службы исчисляется десятилетиями. Конструкция проверена в самых жестких условиях.

·         Стойкость к экстремальным параметрам: Работа при сверхвысоких давлениях и температурах, с гидроударами.

·         Нетребовательность к качеству теплоносителя: Большие проходные сечения позволяют работать с вязкими, загрязненными жидкостями, суспензиями, морской водой.

·         Высокая ремонтопригодность: Возможность заглушить отдельную поврежденную трубку, а при необходимости — заменить весь трубный пучок, не меняя корпус.

·         Универсальность применения: Широчайший диапазон рабочих сред (жидкость-жидкость, пар-жидкость, газ-газ) и возможность работы как на нагрев, так и на охлаждение, конденсацию или кипение.

Слабые стороны (ограничения)

·         Большие габариты и металлоемкость: При равной мощности занимают значительно больше места, чем пластинчатые аналоги, и тяжелее их.

·         Относительно низкий коэффициент теплопередачи: По сравнению с пластинчатыми моделями, эффективность теплообмена с единицы площади ниже из-за менее турбулентного течения.

·         Высокая начальная стоимость: Большой расход металла делает аппарат дорогим.

Ключевые области применения: где без них не обойтись

Именно там, где важна не компактность, а надежность и выносливость, кожухотрубные теплообменники не имеют равных:

1.    Теплоэнергетика: Конденсаторы паровых турбин на ТЭС, ТЭЦ и АЭС, подогреватели питательной и сетевой воды. Это оборудование работает 24/7 годами.

2.    Нефтегазовая и химическая промышленность: Подогреватели нефти и мазута, реакторы, холодильники и конденсаторы в технологических цепочках. Способность работать с агрессивными и загрязненными средами здесь критична.

3.    Магистральное теплоснабжение: Основные подогреватели в центральных и индивидуальных тепловых пунктах (ИТП), где давление в теплосети может быть очень высоким, а теплоноситель — неидеальным по качеству.

4.    Судостроение: Охладители масла и воды для судовых двигателей, где аппарат должен выдерживать постоянную вибрацию.

5.    Пищевая и фармацевтическая промышленность: Для процессов, требующих стерилизации, пастеризации, где также могут применяться вязкие среды (сиропы, сусло).

Заключение

Кожухотрубные теплообменники — это не устаревшая технология, а актуальный и часто безальтернативный инженерный выбор для задач, где на первое место выходят параметры давления, температуры, агрессивности среды и требования к бесперебойной работе на протяжении многих лет. Их выбор — это инвестиция в долгосрочную стабильность и безопасность технологического процесса.

При выборе между кожухотрубным и пластинчатым теплообменником стоит задать ключевые вопросы: с какими давлениями и температурами предстоит работать? Насколько чистым будет теплоноситель? Требуется ли легкая очистка или полная ремонтопригодность? Ответы на них четко определят тип аппарата, который станет надежным сердцем вашей системы.
